Qual é a distribuição de pressão dentro de um trocador de calor de ar do FIN?

Qual é a distribuição de pressão dentro de um trocador de calor de ar do FIN?

Como fornecedor de trocadores de calor de ar de Fin, tive o privilégio de investigar profundamente os meandros desses dispositivos notáveis. Um dos aspectos mais críticos que muitas vezes passa despercebido por muitos, mas desempenha um papel fundamental no desempenho de um trocador de calor de ar de FIN, é a distribuição de pressão dentro dele. Neste blog, compartilharei algumas idéias sobre o que é essa distribuição de pressão, por que ela importa e como isso afeta a eficiência geral de nossos produtos.

Compreendendo o básico de um trocador de calor de ar de Fin

Antes de mergulharmos na distribuição de pressão, vamos recapitular brevemente o que é um trocador de calor de ar de Fin. Um trocador de calor de ar de barra é um dispositivo que transfere calor entre um fluido (geralmente um líquido) e o ar. Consiste em tubos através dos quais o fluido flui e as barbatanas presas a esses tubos para aumentar a área da superfície disponível para transferência de calor. As finas aumentam o coeficiente de transferência de calor, permitindo uma troca de calor mais eficiente entre o fluido e o ar.

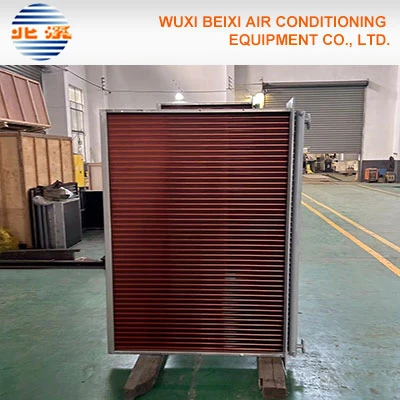

Existem diferentes tipos de trocadores de calor de ar de fin disponíveis no mercado, comoRadiador de tubo de barbatana de cobre, Assim,Tubo laminado de aço e alumínio, eRadiador de alumínio. Cada tipo tem suas próprias características e aplicações exclusivas, mas todas operam no mesmo princípio básico de transferência de calor.

Distribuição de pressão em um trocador de calor de ar de barra

A distribuição de pressão dentro de um trocador de calor de ar da barbatana não é uniforme. Varia ao longo do comprimento e da seção cruzada do trocador de calor. Existem dois componentes principais de pressão a serem considerados: a pressão do fluido que flui através dos tubos e a pressão do ar fluindo sobre as barbatanas.

Pressão de fluido nos tubos

Quando o fluido entra nos tubos do trocador de calor, ele tem uma pressão de entrada. À medida que flui através dos tubos, experimenta perdas de atrito devido à interação com as paredes do tubo. Essas perdas de atrito causam uma queda na pressão ao longo do comprimento dos tubos. A queda de pressão é influenciada por vários fatores, incluindo a velocidade do fluido, o diâmetro do tubo, o comprimento dos tubos e a rugosidade das paredes do tubo.

Velocidades mais altas de fluido geralmente resultam em maiores perdas de atrito e uma queda de pressão maior. Da mesma forma, os diâmetros menores do tubo e os comprimentos mais longos do tubo aumentam a resistência de atrito e levam a uma queda de pressão mais significativa. A rugosidade das paredes do tubo também desempenha um papel; Paredes mais ásperas causam mais turbulência no fluxo de fluido, o que, por sua vez, aumenta as perdas de atrito e a queda de pressão.

Pressão do ar sobre as barbatanas

O ar que flui sobre as barbatanas também experimenta uma mudança de pressão. À medida que o ar se aproxima do trocador de calor, ele tem uma pressão que se aproxima. Quando passa pela seção barbatana, encontra resistência das barbatanas. Essa resistência causa uma queda de pressão na seção barbatana. A queda de pressão do ar é afetada pela velocidade do ar, a geometria da barbatana (como densidade da barbatana, altura da barbatana e espessura da barbatana) e o arranjo das barbatanas.

Uma velocidade de ar mais alta leva a uma queda de pressão maior, porque o ar precisa superar mais resistência à medida que se move pela área de barbatana. A geometria da FIN também tem um impacto significativo. Por exemplo, uma densidade de finalização mais alta significa que há mais aletas para o ar fluir, aumentando a resistência e a queda de pressão.

Importância da distribuição de pressão

A distribuição de pressão dentro de um trocador de calor de ar de barra é crucial por vários motivos. Em primeiro lugar, afeta as taxas de fluxo do fluido e do ar. Uma grande queda de pressão nos tubos pode reduzir a vazão do fluido, o que pode levar a uma diminuição na taxa de transferência de calor. Da mesma forma, uma queda de pressão significativa no ar pode reduzir a taxa de fluxo de ar, também impactando negativamente a eficiência da transferência de calor.

Em segundo lugar, a distribuição de pressão pode influenciar a integridade mecânica do trocador de calor. A distribuição desigual de pressão pode causar concentrações de estresse nos tubos e barbatanas, o que pode levar à falha mecânica ao longo do tempo. Por exemplo, se houver uma grande diferença de pressão entre dois tubos adjacentes, ele pode causar deformação ou até ruptura dos tubos.

Finalmente, entender a distribuição de pressão é essencial para otimizar o design do trocador de calor. Ao considerar cuidadosamente os fatores que afetam a queda de pressão, podemos projetar trocadores de calor que operam com taxas de fluxo e níveis de pressão ideais, maximizando a eficiência da transferência de calor e minimizando o consumo de energia.

Medição e análise de distribuição de pressão

Para entender com precisão a distribuição de pressão dentro de um trocador de calor de ar do FIN, usamos uma combinação de métodos experimentais e numéricos.

Métodos experimentais

As medições experimentais envolvem o uso de sensores de pressão em diferentes locais no trocador de calor. Esses sensores podem medir a pressão do fluido dentro dos tubos e do ar fora das barbatanas. Ao fazer várias medidas em pontos diferentes, podemos obter um mapa detalhado da distribuição de pressão.

No entanto, as medidas experimentais têm algumas limitações. Eles são tempo - consumindo e caros, e pode ser um desafio medir a pressão em todos os pontos do trocador de calor. Além disso, a presença dos próprios sensores às vezes pode afetar o campo de fluxo e a distribuição de pressão.

Métodos numéricos

Métodos numéricos, como dinâmica de fluido computacional (CFD), estão sendo cada vez mais usados ​​para analisar a distribuição de pressão. O CFD envolve o uso de simulações de computador para modelar o fluxo de fluido e a transferência de calor dentro do trocador de calor. Ao inserir as propriedades geométricas e físicas do trocador de calor, bem como as condições de contorno (como pressões de entrada e taxas de fluxo), podemos obter uma previsão detalhada da distribuição de pressão.

O CFD oferece várias vantagens sobre métodos experimentais. Ele nos permite analisar a distribuição de pressão em qualquer ponto do trocador de calor sem a necessidade de sensores físicos. Também nos permite avaliar rapidamente diferentes cenários de design e otimizar o design do trocador de calor.

Impacto dos parâmetros de projeto na distribuição de pressão

Como fornecedor de trocador de calor de ar do FIN, entendemos que os parâmetros de projeto do trocador de calor têm um impacto significativo na distribuição de pressão.

Design de tubo

O diâmetro do tubo, o comprimento e o material afetam a queda de pressão do fluido dentro dos tubos. Os diâmetros menores do tubo aumentam a resistência de atrito e a queda de pressão, enquanto os diâmetros maiores do tubo o reduzem. No entanto, diâmetros maiores de tubo também podem reduzir o coeficiente de transferência de calor, portanto, um equilíbrio precisa ser alcançado.

O comprimento dos tubos também desempenha um papel. Os tubos mais longos resultam em uma queda de pressão maior devido ao aumento das perdas de atrito. O material dos tubos pode afetar a rugosidade das paredes do tubo, o que, por sua vez, influencia a resistência de atrito e a queda de pressão.

Design de barbatana

A geometria da barbatana, incluindo densidade de barbatana, altura e espessura, tem um grande impacto na queda da pressão do ar. Densidades mais altas aumentam a resistência ao fluxo de ar e resultam em uma queda de pressão maior. A altura e a espessura da barbatana também afetam o padrão de fluxo de ar e a distribuição de pressão.

O arranjo das barbatanas, como em linha ou escalonado, também pode influenciar a queda de pressão. Os arranjos de barbatanas escalonados geralmente causam mais turbulência no fluxo de ar, o que pode aumentar o coeficiente de transferência de calor, mas também leva a uma queda de pressão maior.

Conclusão

Em conclusão, a distribuição de pressão dentro de um trocador de calor de ar é um aspecto complexo, mas crucial, de seu desempenho. Afeta as taxas de fluxo, integridade mecânica e eficiência de transferência de calor do trocador de calor. Usando uma combinação de métodos experimentais e numéricos para medir e analisar a distribuição de pressão, podemos projetar e otimizar os trocadores de calor de ar do FIN que atendem aos requisitos específicos de nossos clientes.

Se você estiver no mercado para um trocador de calor de ar do FIN e deseja aprender mais sobre como a distribuição de pressão pode afetar sua aplicação, ficaríamos mais do que felizes em ajudá -lo. Se você está interessado em umRadiador de tubo de barbatana de cobre, Assim,Tubo laminado de aço e alumínio, ouRadiador de alumínio, nossa equipe de especialistas pode fornecer informações e orientações detalhadas. Entre em contato conosco hoje para iniciar uma discussão sobre suas necessidades de trocador de calor e como podemos ajudá -lo a encontrar a solução perfeita.

Referências

1. Incropera, FP, & DeWitt, DP (2002). Fundamentos de transferência de calor e massa. John Wiley & Sons.
2. Shah, RK, & Sekulic, DP (2003). Fundamentos do projeto do trocador de calor. John Wiley & Sons.
3. Patankar, SV (1980). Transferência numérica de calor e fluxo de fluido. McGraw - Hill.
